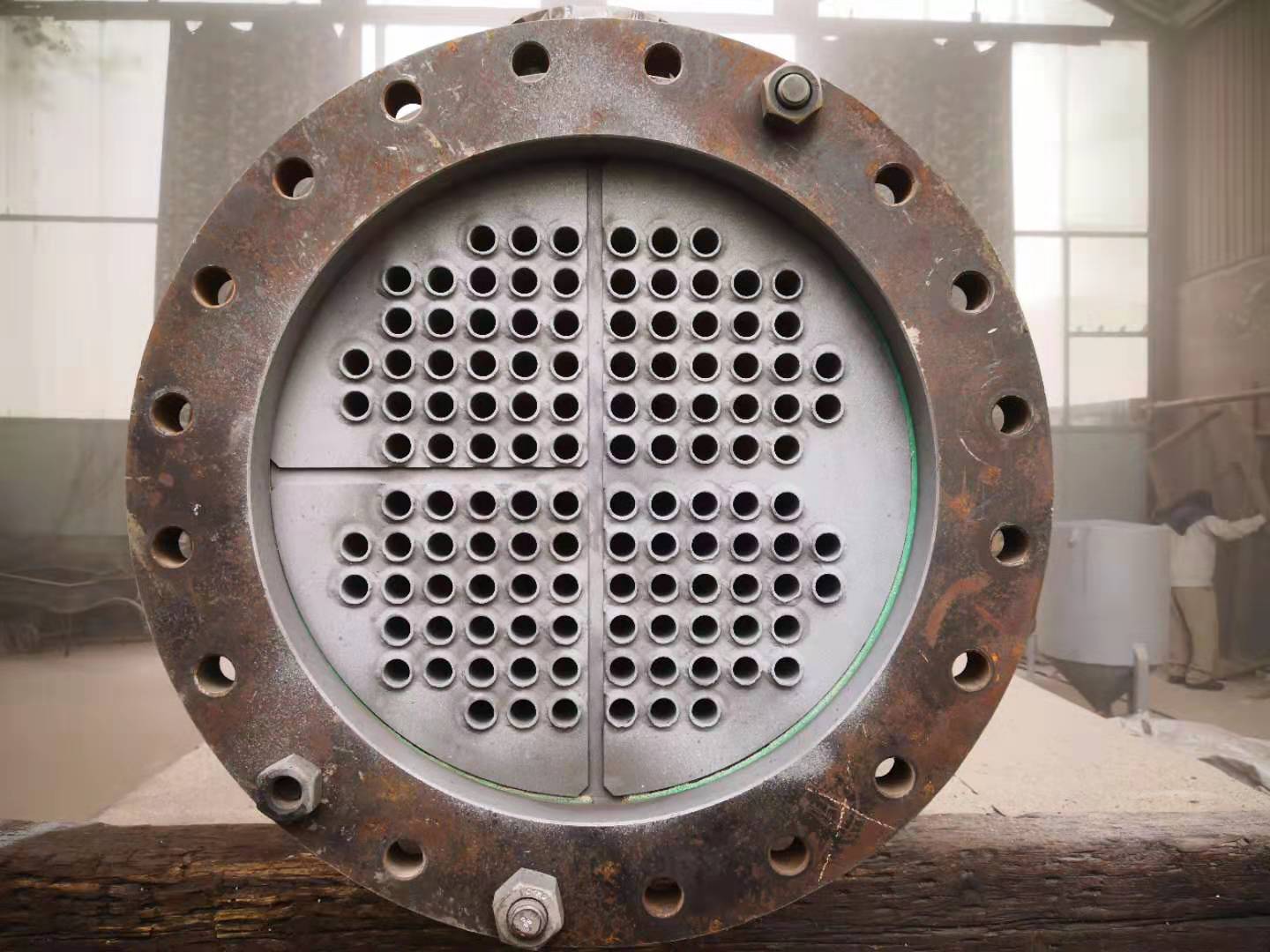

TH-901防腐涂層施工工藝

　　TH-901換熱器防腐涂料是以中國(guó)生漆為原料經(jīng)化學(xué)改性而得到樹脂基料，再配以關(guān)鍵顏料成分等輔料升級(jí)組成的單組份烘烤型涂料。涂層涂裝后在高溫下固化成膜，涂層光潔均勻、柔韌堅(jiān)硬、導(dǎo)熱性能好，物理機(jī)械性能和化學(xué)性能穩(wěn)定。

應(yīng)用范圍

　　1、碳鋼換熱器、碳鋼水冷器、重沸器管束、空冷器或其它非定型換熱設(shè)備。
　　2、石油化工、化肥、冶金、海洋工程、發(fā)電、制藥等工業(yè)的冷換設(shè)備防腐蝕與阻垢。

施工條件

　　1、底材溫度須高于3℃，相對(duì)濕度須小于85%。

　　2、施工時(shí)應(yīng)注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時(shí)，在強(qiáng)烈陽(yáng)光直射下均不宜施工。

施工要求

　　無(wú)氣噴涂：噴嘴口徑0.4mm-0.5mm，噴出壓力20MPa-25MPa(200kg/cm2-250kg/cm2)，稀釋比例0-5%。

　　空氣噴涂：噴嘴口徑1.5mm-2.0mm，噴出壓力0.3MPa-0.4MPa(3kg/cm2-4kg/cm2)，稀釋比例10%-15%。

　　輥涂：稀釋比例5%-10%。

　　稀釋劑：稀釋劑

涂裝流程

　　1、表面準(zhǔn)備和處理

　　對(duì)金屬表面應(yīng)采用噴砂(丸)或其它機(jī)械方法除銹，使表面呈金屬本色銀灰色，采用化學(xué)處理時(shí)，需經(jīng)除油、除銹、磷化、鈍化、風(fēng)干等步驟，務(wù)必提供良好表面。

　　對(duì)水泥和混凝土表面，應(yīng)加以認(rèn)真的表面處理，其中包括機(jī)械打磨，輕度噴砂(丸)，機(jī)械或手工鋼絲刷或稀酸清洗，上述處理后應(yīng)充分除塵，然后用膩?zhàn)犹畛浔砻婵锥?，提供可施涂的物面?/p>

　　2、涂層厚度參考范圍值

　　一般環(huán)境防腐涂層120-200μm；海洋環(huán)境防腐涂層200-250μm；耐化學(xué)腐蝕設(shè)備涂層250-350μm。

　　3、涂裝方法

　　刷涂、噴涂、滾涂和灌涂方法均可，漆液粘度是按噴涂方法設(shè)計(jì)的，其它施工方法，只要根據(jù)經(jīng)驗(yàn)用稀釋劑調(diào)整粘度后即可使用。
