換熱器管板和防腐涂層厚度標準

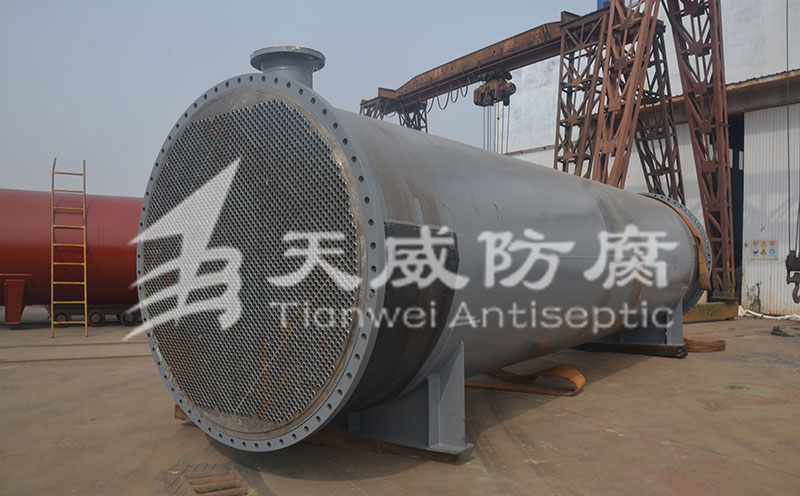

一、換熱器管板厚度標準

 1、管板與換熱管采用脹接連接時，管板的厚度（不包括腐蝕裕量）按如下規定：

 1）用于易燃、易爆及有毒介質等嚴格場合時，管板的厚度應不小于換熱管的外徑；

 2）用于一般場合時，管板的厚度應符合如下要求：

 do≤25時≥0.75do

 25＜do＜50時≥0.70do

 do≥50時≥0.65do

 2、管板與換熱管采用焊接連接時，管板的厚度應滿足結構設計和制造的要求，且不小于12mm。

 3、復合管板復層厚度及相應要求：

 1）管板與換熱管焊接連接的復合管板，其復層的厚度應不小于3mm。對有耐腐蝕要求的復層，還應保證距復層表面深度不小于2mm的復層化學成分和金相組織符合復層材料標準的要求；

 2）采用賬接連接的復合管板，其復層厚度應不小于10mm，并應保證距復層表面深度不小于8mm的復層化學成分和金相組織符合復層材料標準的要求。

 二、換熱器防腐涂層厚度標準

換熱器防腐涂層厚度標準因相關標準、換熱器部位、工作環境以及防腐涂料的不同而存在差異。以下是具體情況：

1、相關標準規定

SH/T3540-2018：根據該標準，如TH-901、TH-2000等鋼制冷換設備管束防腐涂料，干膜厚度通常為150±30μm。

ISO12944：該標準將大氣腐蝕環境分為C1-C5M等不同級別，不同級別對應不同的涂層厚度要求。例如C3級別中等要求的干膜厚度在160μm左右，高等級要求的干膜厚度在200μm左右；C4級別中等要求的干膜厚度在180μm左右，高等級要求的在260μm左右。

2、不同部位厚度要求

管束內表面與管板：一般情況下，管束內表面防腐涂層干膜總厚度不得低于120μm，如采用TH901涂料對循環水冷卻器管束進行防腐時，若要求較高，總干膜厚度需達到300μm。

管程：介質流速高、易結垢，需更厚涂層（250~300μm）以兼顧防腐與傳熱效率。

殼程：通常涂覆相同涂料，但厚度可略低（200~250μm）。

接管與法蘭：接管區域需額外補強，涂層厚度可能增加至 300μm以上，并采用多道涂裝（如底漆30μm×2層，面漆30μm×3層）。法蘭密封面涂層需更致密，厚度上浮20%~30%，確保密封性。

封頭、管板連接處：涂層需更致密，厚度可能增加至 250~350μm，以抵抗應力腐蝕。

3、工作環境

一般環境：防腐涂層厚度為 120~200μm。

海洋環境：防腐涂層厚度為 200~250μm。

耐化學腐蝕設備：防腐涂層厚度為 250~350μm。

高溫環氧改性漆酚酞涂料：總厚度 200~300μm，分6~8層涂裝，每層厚度約25~40μm。

4、不同涂料類型

環氧類涂料：通用型環氧涂料厚度 120~250μm，需多道涂裝（每層25~40μm），這類涂料附著力強，耐化學性優異，但厚涂可能影響傳熱。

聚氨酯類涂料：厚度可減薄至 80~150μm，但需嚴格固化（80℃升至160℃烘烤2小時）。

高溫漆酚酞涂料：耐溫可達220℃，總厚度 200~300μm，分6~8層涂裝，酚醛涂料導熱率低（2.134W/(m·K)），對傳熱影響小，適用于高溫?fù)Q熱器。

換熱器防腐涂層厚度設計和施工時需要結合具體工況（溫度、介質、壽命要求），參考標準并通過試驗驗證涂層性能，確保防腐與傳熱效率的平衡。
